Część 1 — Koncepcja podstawowa: Ta antena działa w trzech pasmach: • 14 MHz lub 20 metrów • 21 MHz lub 15 metrów • 28 MHz lub 10 metrów

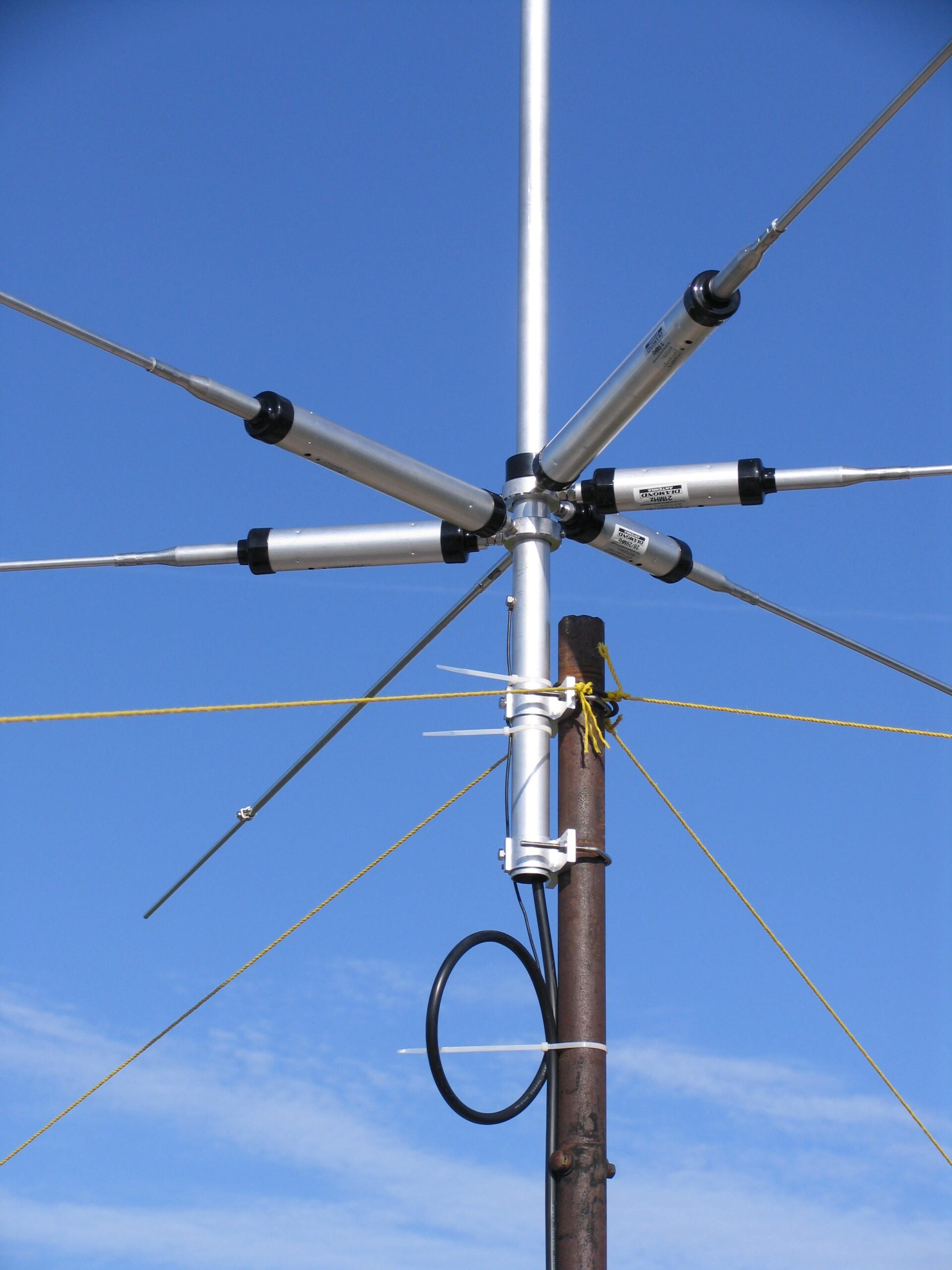

Antena ta wykorzystuje element zwany pułapką. Pułapka to szereg cewek i kondensatorów, które działają jak automatyczny przełącznik częstotliwości. Przy wysokich częstotliwościach górna część anteny jest nieaktywna. Przy niskich częstotliwościach działa cała antena.
Część 2
— Zasada działania: Przy częstotliwości 28 MHz aktywna jest tylko dolna część anteny. Przy 21 MHz aktywna jest dolna i środkowa część. Natomiast przy 14 MHz aktywna jest cała antena, od dołu do góry.
Część 3 — Materiały potrzebne do budowy tej anteny obejmują: rurkę aluminiową o różnych rozmiarach: 1,25 cala, 1 cal, 7 na 8 cali, 3 na 4 cale i 1 na 2 cale.
Do wykonania pułapki potrzebujemy: rurki PCV o średnicy około 5 cm, drutu miedzianego o średnicy od 1,5 do 2 mm oraz kondensatora RF o napięciu co najmniej 1 kilowolta.
Potrzebujemy również kabla koncentrycznego i kilku przewodów promieniowych do uziemienia.
Część 4 — Podstawowe wymiary anteny to około 6 metrów wysokości całkowitej. Długość rozkłada się następująco: od podstawy do pułapki 28 MHz około 2,23 metra. Od pułapki 28 MHz do pułapki 21 MHz około 53 cm. Od pułapki 21 MHz do pułapki 14 MHz około 88 cm. Od pułapki 14 MHz do góry około 2,13 metra.
Wszystkie te pomiary stanowią punkty wyjścia i muszą zostać skorygowane podczas strojenia.
Część 5 — Budowa pułapki jest najważniejszą częścią. Zbudujemy trzy pułapki: pułapkę 28 MHz, pułapkę 21 MHz i pułapkę 14 MHz.
W przypadku pułapki 28 MHz użyj cewki o około 5 zwojach i średnicy 5 cm. Dodaj kondensator o pojemności około 30 pikofaradów. Docelowa częstotliwość rezonansowa wynosi 28,4 MHz.
W przypadku pułapki 21 MHz użyj cewki o około 6 do 7 zwojach. Dodaj kondensator o pojemności około 33 pikofaradów. Docelowa częstotliwość rezonansowa wynosi 21,2 MHz.
W przypadku pułapki 14 MHz użyj cewki o około 10 zwojach. Dodaj kondensator o pojemności około 39 pikofaradów. Docelowa częstotliwość rezonansowa wynosi 14,2 MHz.
Część 6 — Jak zmierzyć pułapkę: Użyj narzędzia takiego jak nanoVNA. Nie podłączaj go bezpośrednio do pułapki. Użyj małej pętli jednozwojowej jako sprzężenia. Zbliż pętlę do cewki pułapki. Wykonaj przemiatanie częstotliwości. Znajdź punkt rezonansowy. Jeśli częstotliwość jest zbyt niska, zmniejsz liczbę zwojów lub kondensator. Jeśli jest zbyt wysoka, dodaj więcej zwojów lub kondensator. Część 7 — Montaż anteny: Złóż antenę od dołu do góry: izolator podstawy, element dolny, pułapka 28 MHz, element środkowy, pułapka 21 MHz, element środkowy górny, pułapka 14 MHz i na końcu górny koniec. Pułapka działa jak mostek między dwoma odcinkami rury.
Część 8 — Punkt zasilania i przewody promieniowe: Podłącz rdzeń przewodu koncentrycznego do elementów anteny, a ekran przewodu koncentrycznego do przewodów promieniowych. Zainstaluj co najmniej 4 przewody promieniowe, najlepiej 8 do 16 przewodów promieniowych. Długość przewodu promieniowego powinna wynosić około 5 metrów lub być dostosowana do warunków terenowych.
Część 9 — Balun dławikowy: Zbuduj prosty dławik z przewodu koncentrycznego. Owiń antenę 6 do 8 razy, tak aby jej średnica wynosiła około 10–15 cm. Zainstaluj ją w pobliżu punktu zasilania.
Część 10 — Strojenie anteny: To najważniejsza część. Kolejność strojenia powinna być następująca: najpierw 28 MHz, potem 21 MHz, a potem 14 MHz.
Przy 28 MHz wyreguluj długość dolnej części anteny. Minimalny docelowy współczynnik SWR to 28,4 MHz.
Przy 21 MHz wyreguluj środkową część. Docelowo ustaw na 21,2 MHz.
Dostrój pasmo 14 MHz do góry. Docelowo ustaw na 14,2 MHz.
Część 11 — Rozwiązywanie problemów: Jeśli wszystkie współczynniki SWR są wysokie, pułapka może nie być rezonansowa lub mieć niewystarczające pokrycie promieniowe. Jeśli górne pasmo jest dobre, ale dolne słabe, pułapka 14 MHz wymaga regulacji. Jeśli współczynnik SWR zmienia się po dotknięciu, uziemienie nie jest dobre.
Część 12 — Finalizacja: Po zakończeniu strojenia: Dokręć wszystkie zaciski. Zabezpiecz pułapkę przed wodą. Użyj obudowy silikonowej lub PCV. Przeprowadź ostateczną kontrolę.
Podsumowując, postępując zgodnie z tymi krokami, możesz zbudować wydajną antenę wielopasmową porównywalną z antenami komercyjnymi. Kluczem jest precyzyjna pułapka i dobry system uziemienia.
Źródło: „The ARRL Antenna Book, wydanie 17, 1994 – Anteny HF do ograniczonej przestrzeni, rozdział 6”.
